貼片數字功放海角社区APP下载

HPBFD1010

HJ04DC海角论坛功放海角社区APP下载

HJ04DC海角论坛數字功放海角社区APP下载

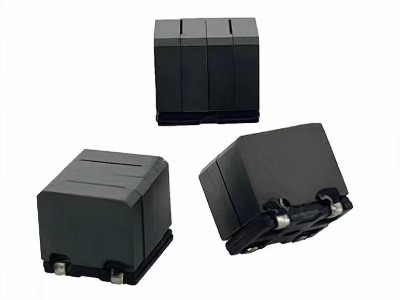

貼片數字功放海角社区APP下载 MHPFD0808/0910/1010-1

貼片數字功放海角社区APP下载 MHPFD0808/0910/1010-1

扁平線小尺寸，貼片類型；

 磁屏蔽結構:抗電磁幹擾(EMI)性能強

二合一的結構縮小空間， 低磁損，低阻抗，寄生電容小。

工作溫度:-40℃～+125℃(包含線圈發熱)

 適用數字功放扼流。如汽車音響，LCD電視和PDP電視，5.1聲道家庭影院等。

服務熱線： 13092839490

外觀尺寸

 Appearance and Dimensions（mm）貼片數字功放海角社区APP下载尺寸圖


電氣特性


Electrical characteristics
電氣特性表

產品型號

TYPE

海角社区APP下载值

（uH）±20%

直流電阻D.C.R

溫升電流

 Irms(A)

飽和電流

Isat(A)

mΩ(MAX)
MHPFD0808-4R8 4.8 22.0 3.6 6.2
MHPFD0808-8R0 8.0 36.0 2.9 5.0
MHPFD0808-100 10.0 40.0 2.7 4.3
MHPFD0808-150 15.0 54.0 2.3 3.6
MHPFD0808-220 22.0 90.0 1.8

3.0






MHPFD0910-3R3 3.3 11.5 4.8 8.0
MHPFD0910-8R2 8.2 18.0 4.0 5.2
MHPFD0910-100 10.0 22.0 3.9 5.0
MHPFD0910-150 15.0 44.0 2.8 4.1
MHPFD0910-220 22.0 52.0 2.5 3.2





MHPFD1010-100 10.0 18.0 4.2 7.0
MHPFD1010-150 15.0 23.0 3.8 5.5
MHPFD1010-220 22.0 38.0 3.5 4.3
包裝規格 Packing specification
產品係列 數量/卷 內盒包裝數量 外箱包裝總數量 內包裝箱 外包裝箱
MHPFD0810 200PCS (200×2)=400Pcs (400×3)=1200PCS 365mm*365mm*65mm 385mm*385mm*275mm
產品特征 Product features
  • 屏蔽式結構

    屏蔽式結構

    屏蔽式結構:抗電磁幹擾(EMI）性能強。

    Magnetic shielded structure

  • 結構堅固

    結構堅固

    組立式設計，結構堅固。

    Assemblage design, sturdy structure.

  • 低磁損

    低磁損

    低磁損，低阻抗，寄生電容小。

    low magnetic losslow ESR

  • 工作溫度

    工作溫度

    工作溫度:-40℃～+125℃(包含線圈發熱)

    Operating temperature

注意說明 Note instructions
01

基於環境溫度

所有數據基於環境溫度25℃條件下測試。
02

海角社区APP下载測試條件

海角社区APP下载測試條件為100KHz,0.25V.。
03

溫升電流

溫升電流﹔使產品溫度上升到AT40℃時所加載的實際電流值（Ta=25℃).
04

特別提醒

線路設計，組件布局，印刷線路板（PBB）尺寸及厚度，散熱係統等均會影響產品溫度。
05

飽和電流

飽和電流:海角社区APP下载值下降其初始值的20%時所加載的實際直流電流值。
